內貯壓式七氟丙烷滅火系統（5.6MPa）

產品簡介：七氟丙烷滅火設備包括瓶組架、滅火劑瓶組、高壓軟管、單向閥（滅火劑管路）、集流管、安全泄放裝置、選擇閥、信號反饋裝置、噴嘴、驅動氣體瓶組、電磁型驅動裝置、驅動氣體管路、單向閥（驅動氣體管路）等組成部件。裝置具有自動、手動和機械應急三種啟動方式。

在線咨詢

全國服務熱線

0731-85228888 / 13297400000

產品詳情
專題知識

有管網氣體滅火系統（3D）

有管網七氟丙烷滅火系統（內貯壓）滅火視頻演示

有管網七氟丙烷滅火系統-安裝·調試·驗收·投運

應用場所

主要適用于電子計算機房、數據處理中心、電信通訊設施、過程控制中心、昂貴的醫療設施、貴重工業設備、博物館和藝術館、圖書館、檔案館、貴重物品庫、應急電力設施、潔凈廠房等重點場所的消防保護。

應用特點：

1）以七氟丙烷（HFC-227ea）作為滅火劑，無色、無味、清潔、不導電；

2）同一保護對象，相對惰性氣體滅火劑，儲瓶用量少；

3）滅火迅速，滅火時間短；

4）滅火濃度低，安全性能高。

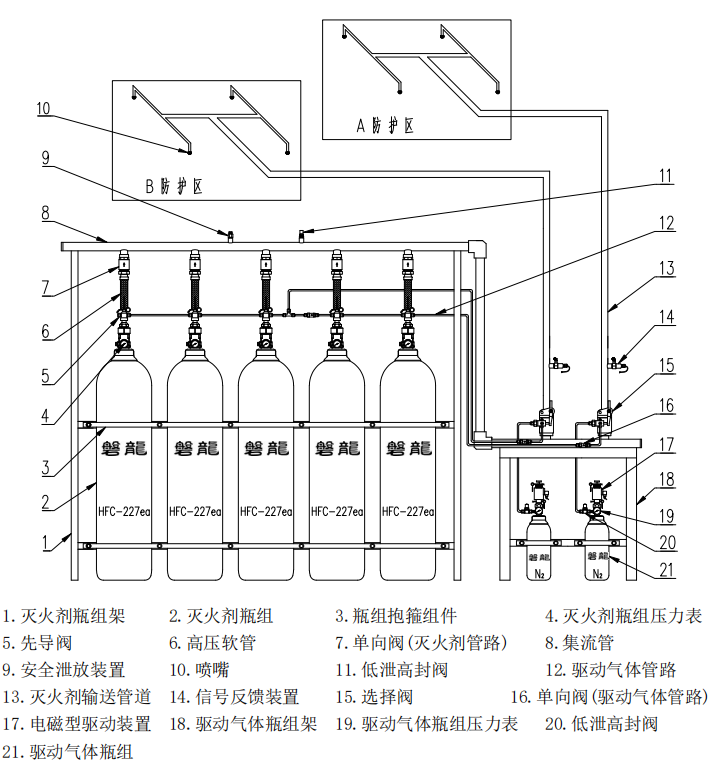

設備組成

5e7f8adc90cc2ee7869e3de2e8fa0082_202501107324

主要技術參數

滅火劑貯存壓力	5.6MPa（20℃）
最大工作壓力	8MPa（50℃）
滅火劑充裝密度	≤1.08 kg/L
工作啟動電源	≥DC24V，1.5A
滅火技術方式	全淹沒
滅火劑噴射時間	≤10 S
啟動方式	自動、手動、機械應急操作
驅動氣體	氮?dú)?/p>
驅動氣體充裝壓力	6 MPa（20℃）
使用環境溫度	0 ℃ ～ 50 ℃

儲瓶間布置示例

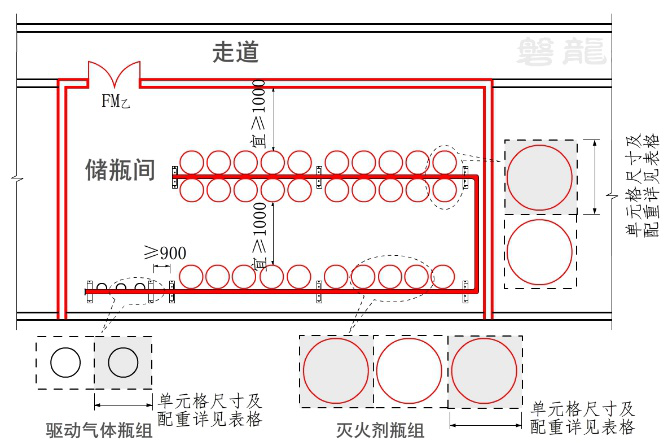

示例一

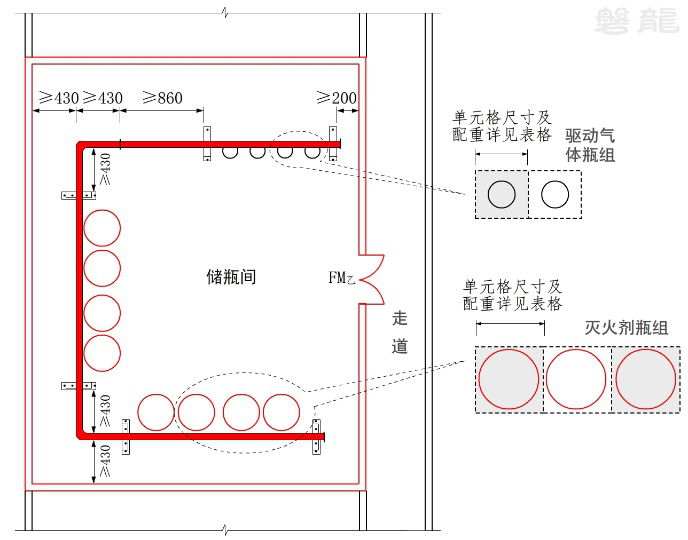

示例二

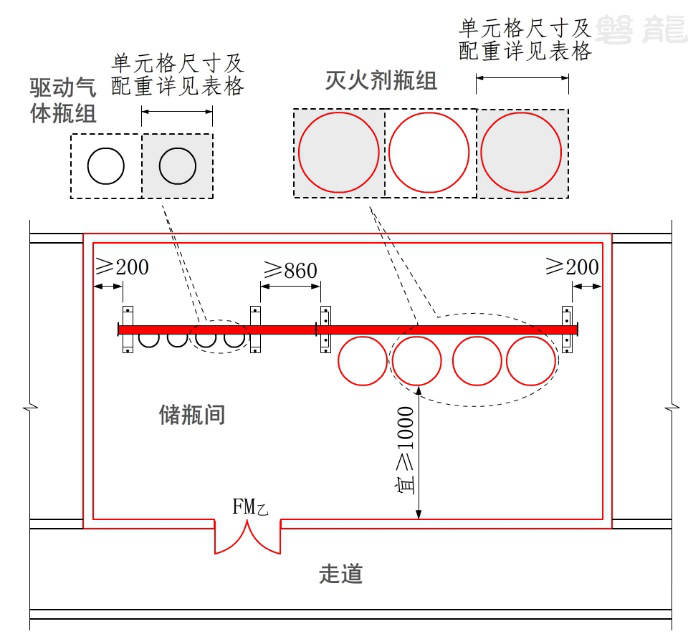

示例三

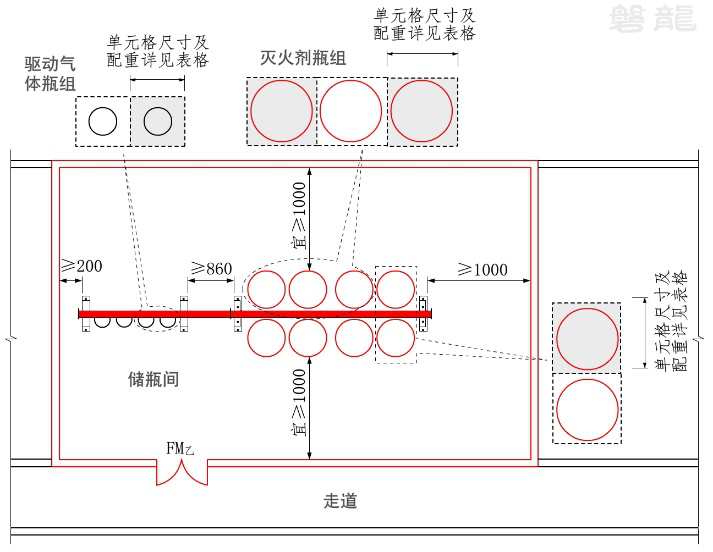

示例四

儲瓶間面積及承重要求

儲瓶間的面積和承重要求，可根據瓶組和啟動瓶的單元格尺寸和單元格配重估算。

驅動氣體瓶組單元格尺寸和配重表

驅動氣體瓶組	產品型號	單元格尺寸	單元格配重
驅動氣體瓶組	QP4/6-PAVLN	0.4×0.4	110
	QP6/6-PAVLN	0.4×0.4	115
	QP10/6-PAVLN	0.4×0.4	120
	QP40/6-PAVLN	0.4×0.4	150
	QP70/6-PAVLN	0.4×0.4	180

滅火劑瓶組單元格尺寸和配重表

氣體滅火系統	產品型號	單元格尺寸	單元格配重	產品最小高度
七氟丙烷氣體滅火系統（5.6MPa）	QMQ5.6/70N-PAVLN	0.45×0.45	200	1.9
	QMQ5.6/90N-PAVLN	0.45×0.45	250	2.2
	QMQ5.6/120N-PAVLN	0.45×0.45	320	2.6
	QMP70/5.6N-PAVLN-Ⅰ	0.45×0.45	210	1.8
	QMP90/5.6N-PAVLN-Ⅰ	0.45×0.45	260	2.0
	QMP100/5.6N-PAVLN-Ⅰ	0.45×0.45	280	2.1
	QMP120/5.6N-PAVLN-Ⅰ	0.45×0.45	330	2.3
	QMP150/5.6N-PAVLN-Ⅰ	0.5×0.5	410	2.3
	QMP180/5.6N-PAVLN-Ⅰ	0.5×0.5	490	2.7
