高壓細水霧滅火系統（閉式系統，立式泵組）

產品簡介：立式（9柱塞）高壓細水霧滅火裝置（閉式）利用清水作為滅火介質，采用特殊的噴頭在特定的壓力下將水流分解成霧滴進行滅火，具有高效、經濟、適用范圍廣等特點，已成為替代氣體滅火和其他滅火設備的重要技術之一，具有廣泛的應用前景。

在線咨詢

全國服務熱線

0731-85228888 / 13297400000

產品詳情
專題知識

立式細水霧（閉式）系統

立式泵組高壓細水霧滅火系統-安裝調試驗收投運

應用場所

本裝置主要適用于以下場所的火災：

1）檔案館、圖書館書庫、檔案資料庫、文物庫等場所的可燃固體表面火災；

2）配電室、計算機房、數據處理機房、通訊機房、中央控制室等場所的電氣設備火災；

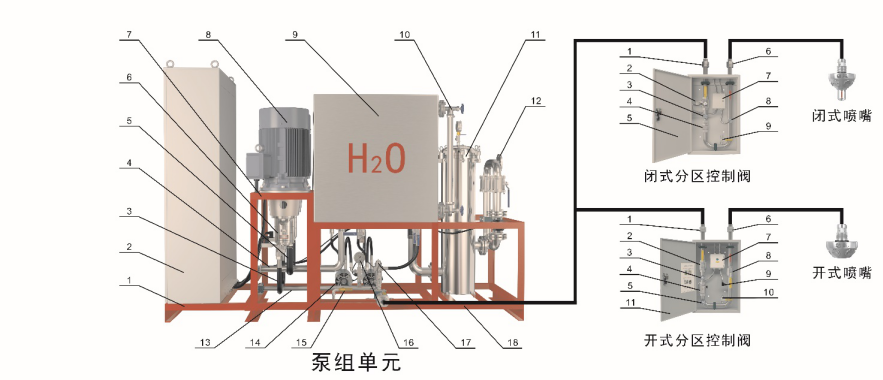

設備組成

1.控制柜安裝架	2.控制柜	3.泵組出水軟管	4.泵組主進水管
5.泵組進水軟管	6.高壓泵	7.泵組安裝架	8.電機
9.水箱	10.液位計	11.高精過濾器	12.水箱進水管路組
13.集流管	14.穩壓泵	15.安全閥	16.壓力表
17.泄壓調壓閥	18.水箱安裝架

主要技術參數

產品型號規格	XSWBGB（額定流量）/14-PL（進口丹佛斯九柱塞泵系列）
產品型號規格	XSWBGB（額定流量）/14-PAVLN（國產九柱塞系列）
額定流量（L/min）	112
額定工作壓力	14 MPa
單臺泵組額定流量	112 L/min
泵組類型	立式（9柱塞）高壓泵
工作電源	AC 380V，50 Hz
啟動方式	玻璃球定溫57℃或68℃
使用環境溫度	4 ℃ ～ 50 ℃
注： 1.高壓細水霧滅火裝置型號表示：如XSWBGB112/14-PL。 XSW——細水霧滅火裝置；第一個B——細水霧滅火裝置為泵組式； G——細水霧滅火裝置壓力等級為高壓；第二個B——閉式； 112——裝置額定流量（L/min）； 14——裝置額定壓力（MPa）； PL——磐龍(PAVLN),代表使用進口丹佛斯九柱塞泵系列。

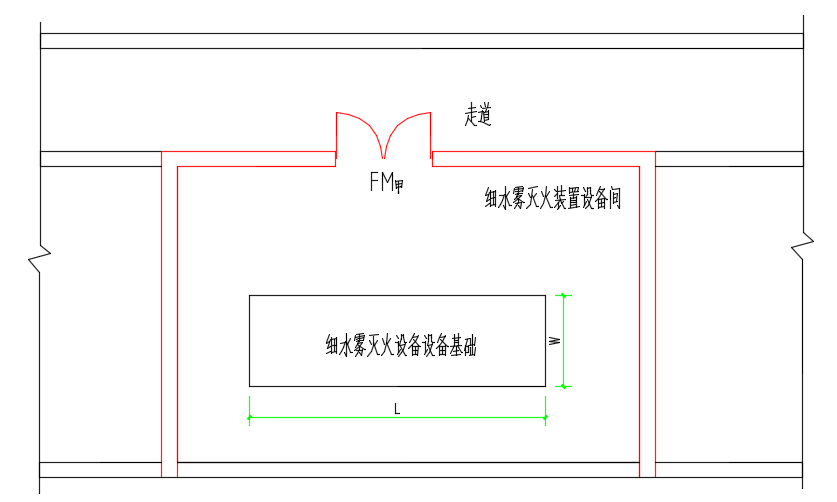

設備間布置示例

注1：示意圖包含泵組、穩壓泵、控制柜等部件的基礎尺寸和設備重量（高壓系統包括了中繼水箱），如需設置獨立的儲水箱和補水泵，儲水箱容積和補水泵應由相關專業計算確定。

注2：細水霧滅火裝置設備間的門應能方便設備搬運，門的凈寬度可參考所選型號的部件外形尺寸，或者預留吊裝孔，吊裝孔尺寸建議不小于控制柜及中繼水箱的基礎尺寸。

滅火裝置重量及基礎尺寸表

泵組數量	設備型號	設備重量	設備外形尺寸（長寬高）	基礎尺寸（L*W）
一用一備	XSWBG 112/14-PL	2460kg	2.8551.012m	3.255*1.41m
二用一備	XSWBG 224/14-PL	2870kg	3.361.012m	3.76*1.41m
三用一備	XSWBG 336/14-PL	3200kg	3.541.012m	394*1.41m
四用一備	XSWBG 448/14-PL	3570kg	4.0451.012m	4.445*1.41m
五用一備	XSWBG 560/14-PL	3860kg	4.1951.012m	4.595*1.41m
六用一備	XSWBG 672/14-PL	4300kg	4.71.012m	5.1*1.41m
七用一備	XSWBG 784/14-PL	4640kg	4.781.012m	5.18*1.41m
八用一備	XSWBG 896/14-PL	5030kg	5.3651.012m	5.765*1.41m
九用一備	XSWBG 1008/14-PL	5350kg	5.3651.012m	5.765*1.41m
