中壓細水霧滅火系統（閉式系統，立式泵組）

產品簡介：中壓細水霧滅火裝置利用清水作為滅火介質，采用特殊的噴頭在特定的壓力下（我司為1.5MPa）將水流分解成霧滴進行滅火，具有經濟、適用范圍廣等特點，已成為替代氣體滅火和其他滅火設備的重要技術之一，具有廣泛的應用前景。

在線咨詢

全國服務熱線

0731-85228888 / 13297400000

產品詳情
專題知識

中壓-立式細水霧滅火系統閉式系統-滅火演示

應用場所

本裝置主要適用于以下場所的火災：

1）檔案館、圖書館書庫、檔案資料庫、博物館、文物庫和古建筑等場所的可燃固體表面火災；

2）液壓站、油浸電力變壓器室、潤滑油站和倉庫、透平油倉庫、渦輪機房、柴油發電機房、燃油鍋爐房、噴漆烤漆生產線、燃油鍋爐房、燃油直燃機房、白酒酒精倉庫、油開關柜室等場所的可燃液體火災；

3）變配電室、發電機房、計算機房、數據中心機房、通訊機房、中央控制室、大型電纜室、電纜隧（廊）道、電纜夾層、電纜豎井等場所的電氣設備火災；

4）引擎測試間、煙草庫房、地鐵站廳、隧道、機場候機樓、醫院停車場、地下空間及大空間庫房等場所；

5）某些化工設施的降溫以及環保上的控溫降塵等。

本裝置不適用于撲救下列火災：

1）可燃固體的深位火災；

2）能與水發生劇烈反應或產生大量有害物質的活潑金屬及其化合物的火災；

3）可燃?xì)怏w火災。

主要技術參數

中壓細水霧滅火裝置主要技術參數見下表所示。

產品型號規格	XSWBZB（額定流量）/2.5-PAVLN
額定流量（L/min）	400	800	1200	1600
額定工作壓力	2.5MPa
單臺泵組額定流量	400 L/min
單臺泵組電機額定功率	30 KW
工作電源	AC 380V，50Hz
啟動方式	玻璃球定溫57℃
使用環境溫度	4 ℃ ～ 50 ℃
注：中壓細水霧滅火裝置型號表示：如 XSWBZ400/2.5-PAVLN。 XSW——細水霧滅火裝置； B——細水霧滅火裝置為泵組式； Z——細水霧滅火裝置壓力等級為中壓；第二個B—閉式； 400——裝置額定流量（L/min）； 2.5——裝置額定壓力（MPa）； PAVLN——磐龍(PAVLN)。

設備組成

泵組單元

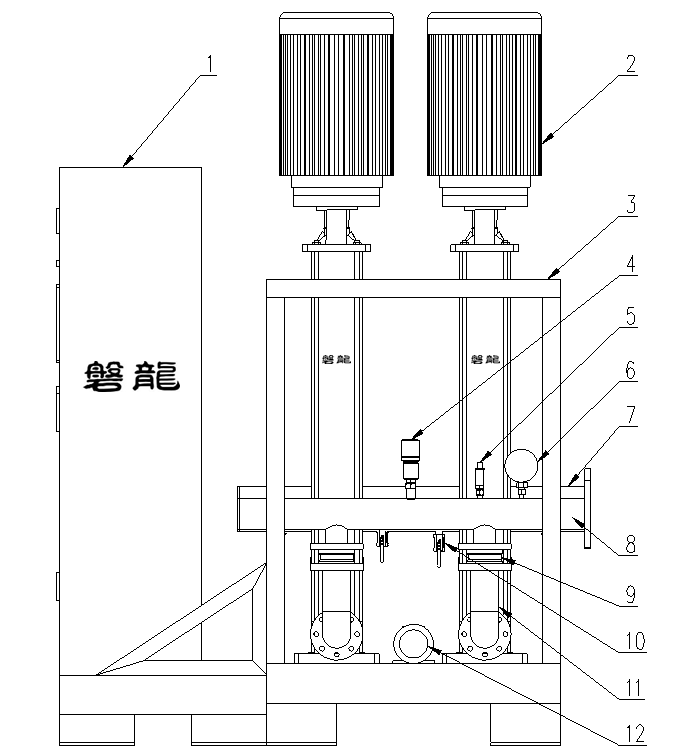

由離心泵、安全閥、壓力表、進水管路、中壓出水管路、穩壓泵、控制柜等組成，用于離心泵供水、管道穩壓以及滅火裝置的控制等。如圖所示。

1.控制柜	2.多級立式離心泵	3.泵組支架	4.安全閥
5.壓力傳感器	6.壓力表	7.進水管路	8.中壓出水管路
9.止回閥	10.球閥	11.金屬軟管	12.穩壓泵

分區控制閥

由壓力開關、電動閥等組成。工作電源DC24V，額定工作壓力為3.5MPa。

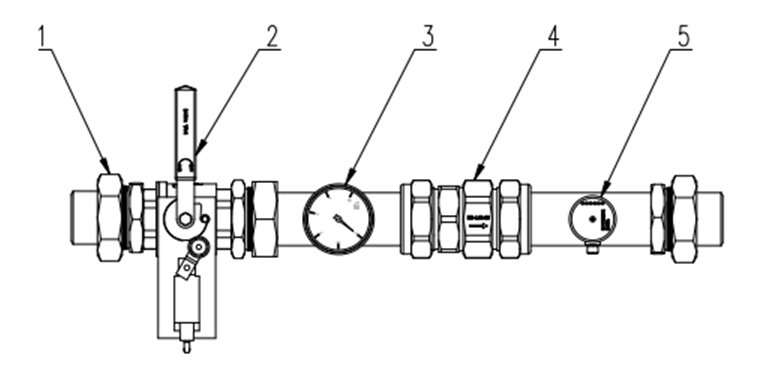

接收火災報警控制器的聯動信號自動開啟，反饋閥開啟信號至火災報警控制器，中壓泵啟動向防護區釋放細水霧實施滅火時，由壓力開關向火災報警控制器發出噴放反饋信號。如圖所示。

1.焊接式活接頭(進水口)	2.帶行程開關手動球閥	3.壓力表	4.單向閥
5.流量開關

主要技術參數：

產品型號規格	XSW-FZ（公稱通徑）/3.5-B
公稱直徑DN	15	20	25	32	40	50	65
工作電源	DC24V
額定工作壓力	3.5MPa

細水霧噴頭

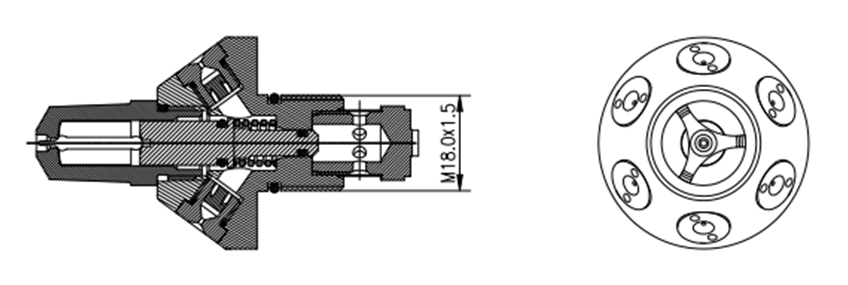

通過噴頭專用連接件與細水霧管道連接，用于霧化壓力水，結構如下圖所示。

噴頭

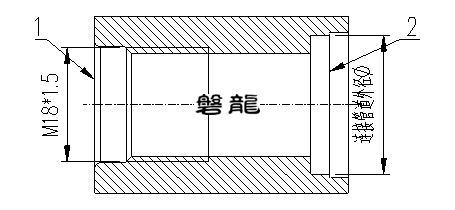

噴頭專用連接件

1.與噴頭螺紋連接

2.與管道焊接(需提供連接管道外徑φ)

主要技術參數：

規格型號	公稱流量系數（K）	最小工作壓力（MPa）	額定流量（L/min）
XSW-T3.0/1.2-57℃φ2-PL	3.0	1.2	10.4
XSW-T3.0/1.2-57℃φ2-PL	3.5	1.2	12.1
XSW-T3.0/1.2-57℃φ2-PL	4.0	1.2	13.9
XSW-T3.0/1.2-57℃φ2-PL	4.5	1.2	15.6
XSW-T3.0/1.2-57℃φ2-PL	5.0	1.2	17.3
XSW-T3.0/1.2-57℃φ2-PL	5.5	1.2	19.1
注：細水霧噴頭型號表示：如XSW-T3.0/1.2-57℃φ2-PL。 XSW-T——細水霧噴頭； 3.0——公稱流量系數； 1.2——最小工作壓力（MPa）； 57°——玻璃球動作溫度； φ2——玻璃球直徑； PL——磐龍(PAVLN)。
