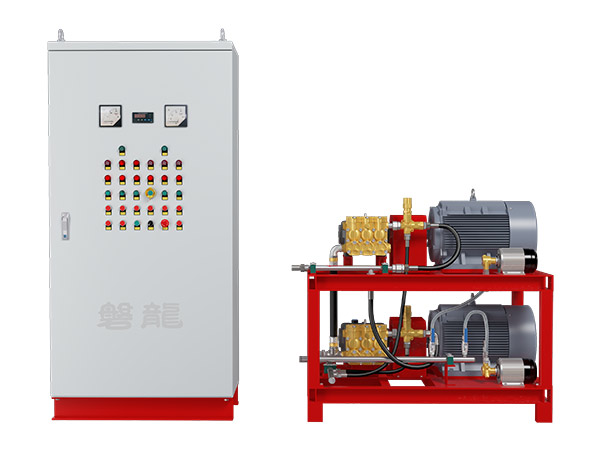

中壓細水霧滅火系統（閉式系統，臥式泵組）

產品簡介：中壓（3柱塞）細水霧滅火裝置利用清水作為滅火介質，采用特殊的噴頭在特定的壓力下（我司為1.5MPa）將水流分解成霧滴進行滅火，具有經濟、適用范圍廣等特點，已成為替代氣體滅火和其他滅火設備的重要技術之一，具有廣泛的應用前景。

在線咨詢

全國服務熱線

0731-85228888 / 13297400000

產品詳情
專題知識

中壓-臥式細水霧滅火系統閉式系統滅火演示

應用場所

本裝置主要適用于以下場所的火災：

1）檔案館、圖書館書庫、檔案資料庫、博物館、文物庫和古建筑等場所的可燃固體表面火災；

2）液壓站、油浸電力變壓器室、潤滑油站和倉庫、透平油倉庫、渦輪機房、柴油發電機房、燃油鍋爐房、噴漆烤漆生產線、燃油鍋爐房、燃油直燃機房、白酒酒精倉庫、油開關柜室等場所的可燃液體火災；

3）變配電室、發電機房、計算機房、數據中心機房、通訊機房、中央控制室、大型電纜室、電纜隧（廊）道、電纜夾層、電纜豎井等場所的電氣設備火災；

4）引擎測試間、煙草庫房、地鐵站廳、隧道、機場候機樓、醫院停車場、地下空間及大空間庫房等場所；

5）某些化工設施的降溫以及環保上的控溫降塵等。

本裝置不適用于撲救下列火災：

1）可燃固體的深位火災；

2）能與水發生劇烈反應或產生大量有害物質的活潑金屬及其化合物的火災；

3）可燃?xì)怏w火災。

主要技術參數

中壓細水霧滅火裝置主要技術參數見下表所示。

產品型號規格	XSWBZ（額定流量）/3.5-PAVLN
額定流量（L/min）	200	400	600	800	1000	1200	1400	1600	1800
額定工作壓力	3.5MPa
單臺泵組額定流量	200 L/min
單臺泵組電機額定功率	15 KW
泵組類型	臥式（3柱塞）中壓泵
工作電源	AC 380V，50Hz
啟動方式	玻璃球定溫57℃
使用環境溫度	4 ℃ ～ 50 ℃
注：中壓細水霧滅火裝置型號表示：如 XSWBZ400/2.5-PAVLN。 XSW——細水霧滅火裝置； B——細水霧滅火裝置為泵組式； Z——細水霧滅火裝置壓力等級為中壓；第二個B—閉式； 200——裝置額定流量（L/min）； 3.5——裝置額定壓力（MPa）； PAVLN——磐龍(PAVLN)。

設備組成

泵組單元

由柱塞泵、泄壓調壓閥、進水管路、出水管路、溢流管路等組成，用于提供滅火裝置壓力水源。如圖所示。

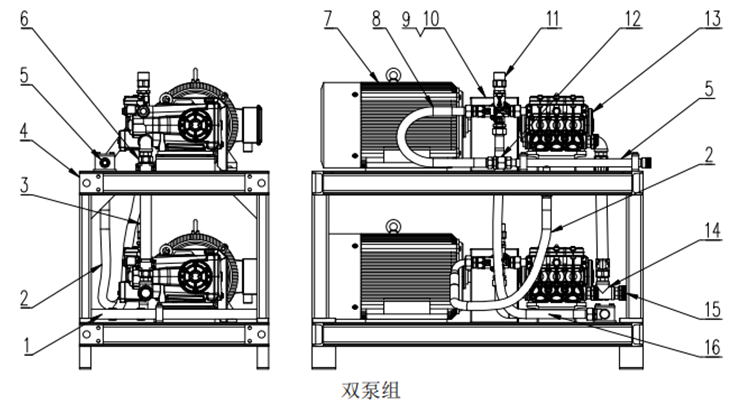

QQ截圖20230513100730

1.溢流管	2.出水膠管	3.進水膠管	4.底盤
5.出水管路(與集流管連接）	6.進水管扣壓管件組	7.電機	8.出水膠管
9.防護罩	10.聯軸器	11.泄壓調壓閥	12.出水單向閥
13.柱塞泵	14.進水管路三通	15.泵組進水扣壓管件組	16.溢流膠管

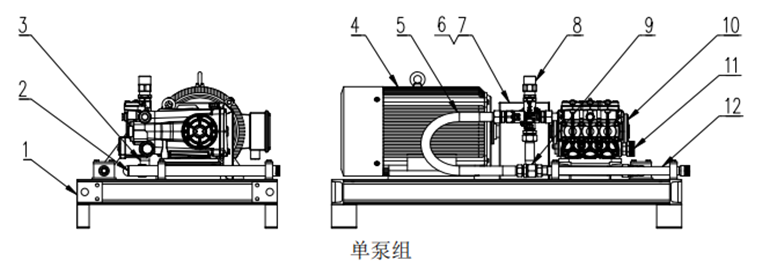

QQ截圖20230513100759

1.底盤	2.溢流管	3.溢流膠管	4.電機
5.出水膠管	6.防護罩	7.聯軸器	8.泄壓調壓閥
9.出水單向閥	10.柱塞泵	11.泵組進水扣壓管件組	12.出水管路（與集流管連接）

分區控制閥

由流量開關、單向閥、帶開關的手動球閥、壓力表、接線盒以及箱體等組成。

工作電源 DC24V，額定工作壓力為 3.5MPa。

細水霧噴頭玻璃球破裂噴水，流量開關探測到管道內水的流動，向火災報警控制器發出噴放反饋信號。如圖所示。

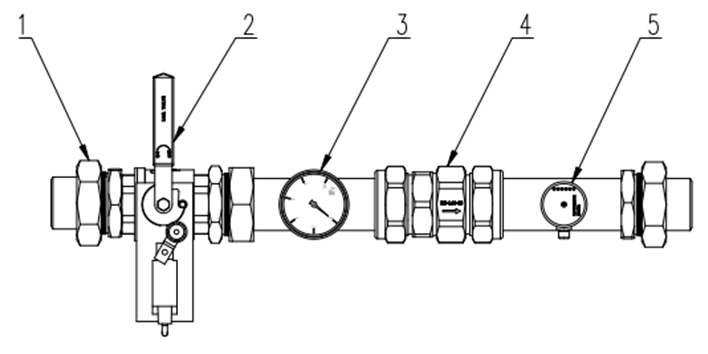

QQ截圖20230513100829

1.焊接式活接頭(進水口)	2.帶行程開關手動球閥	3.壓力表	4.單向閥
5.流量開關

主要技術參數：

產品型號規格	XSW-FZ（公稱通徑）/3.5-B
公稱直徑DN	15	20	25	32	40	50	65
工作電源	DC24V
額定工作壓力	3.5MPa

細水霧噴頭

通過噴頭專用連接件與細水霧管道連接，用于霧化壓力水，結構如下圖所示。

QQ截圖20230513100904

噴頭

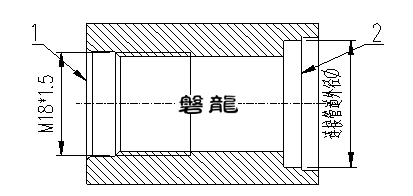

QQ截圖20230513100928

噴頭專用連接件

1.與噴頭螺紋連接

2.與管道焊接(需提供連接管道外徑φ)

主要技術參數：

規格型號	公稱流量系數（K）	最小工作壓力（MPa）	額定流量（L/min）
XSW-T3.0/1.2-57℃φ2-PL	3.0	1.2	10.4
XSW-T3.5/1.2-57℃φ2-PL	3.5	1.2	12.1
XSW-T4.0/1.2-57℃φ2-PL	4.0	1.2	13.9
XSW-T4.5/1.2-57℃φ2-PL	4.5	1.2	15.6
XSW-T5.0/1.2-57℃φ2-PL	5.0	1.2	17.3
XSW-T5.5/1.2-57℃φ2-PL	5.5	1.2	19.1
注：細水霧噴頭型號表示：如XSW-T3.0/1.2-57℃φ2-PL。 XSW-T——細水霧噴頭； 3.0——公稱流量系數； 1.2——最小工作壓力（MPa）； 57°——玻璃球動作溫度； φ2——玻璃球直徑； PL——磐龍(PAVLN)。
