簡介

壓力式比例混合裝置是壓力水借助于孔板或文丘里管將泡沫液從密閉儲罐膠囊內排出，并按比例與水混合的裝置。

其核心組件包括壓力罐、壓力式比例混合器、隔膜、進水管、出液管及控制閥等組成。當壓力水流經該裝置的比例混合器時，能使水與泡沫按一定的比例進行自動混合，輸出泡沫混合液供泡沫產生器、泡沫槍、泡沫炮等噴射設備產生噴射空氣泡沫進行滅火。

該裝置無需外部動力源，結構緊湊，響應迅速，混合比穩定，適用于各類固定式消防系統。廣泛用于撲滅甲、乙、丙類液體火災，具有安全可靠、滅火效率高等優點，是油庫、煉油廠、化工廠、油田、碼頭、油輪、飛機庫、機場及燃油鍋爐房等場所最普遍配置使用的消防設備。

系統組成

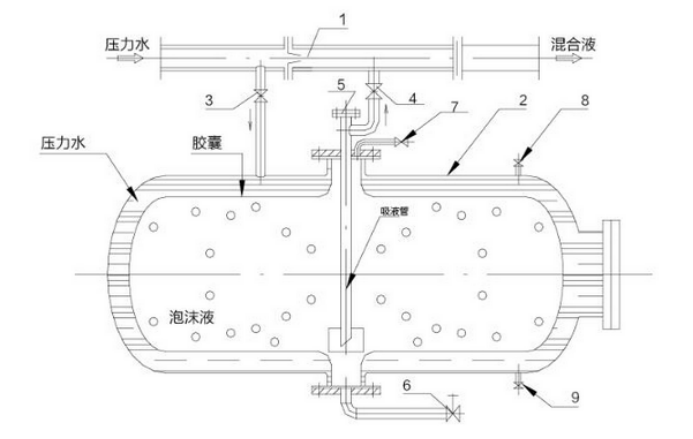

壓力比例混合裝置主要由泡沫液儲罐與利用文丘里原理制成的壓力式比例混合器組成，泡沫液儲罐內采用膠囊將泡沫液與水分隔，當系統管網中的水流經比例混合器減壓孔板時，在孔板的前后會形成壓差。壓高處的一部分水（3%或 6%）進入罐內，擠壓膠囊，將膠囊中的泡沫液擠壓至系統管網低壓處與水混合形成泡沫混合液。配用泡沫發生器產生相應的泡沫來滅火。

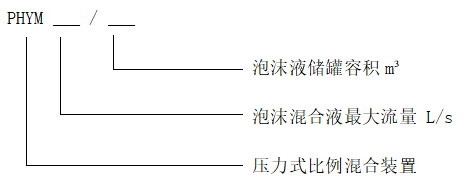

型號規格：

示例：比例混合器的設計流量為 64L/S，泡沫罐容量為 4M3，型號PHYM64/4。
