外貯壓式七氟丙烷滅火系統（5.6MPa）

產品簡介：外貯壓式七氟丙烷滅火系統（5.6MPa）由瓶組架、滅火劑瓶組、動力氣體瓶組、減壓裝置、高壓軟管、單向閥（滅火劑管路）、集流管、安全泄放裝置、選擇閥、信號反饋裝置、滅火劑輸送管道、噴嘴、驅動氣體瓶組、電磁型驅動裝置、驅動氣體管路、單向閥（驅動氣體管路）等組成。裝置具有自動、手動和機械應急三種啟動方式。

在線咨詢

全國服務熱線

0731-85228888 / 13297400000

產品詳情
專題知識

有管網氣體滅火系統（3D）

外貯壓式七氟丙烷滅火系統滅火視頻演示

外貯壓式七氟丙烷滅火系統-結構原理?發展趨勢

應用場所

本系統主要適用于以下火災：

1）固體表面火災；

2）液體火災；

3）滅火前能切斷氣源的氣體火災；

4）電氣火災；

典型應用場所：

主要適用于電子計算機房、數據處理中心、電信通訊設施、過程控制中心、昂貴的醫療設施、貴重工業設備、博物館和藝術館、圖書館、檔案館、貴重物品庫、應急電力設施、易燃液體存儲區、潔凈廠房等重點場所的消防保護，也可以用于生產作業火災危險場所等。

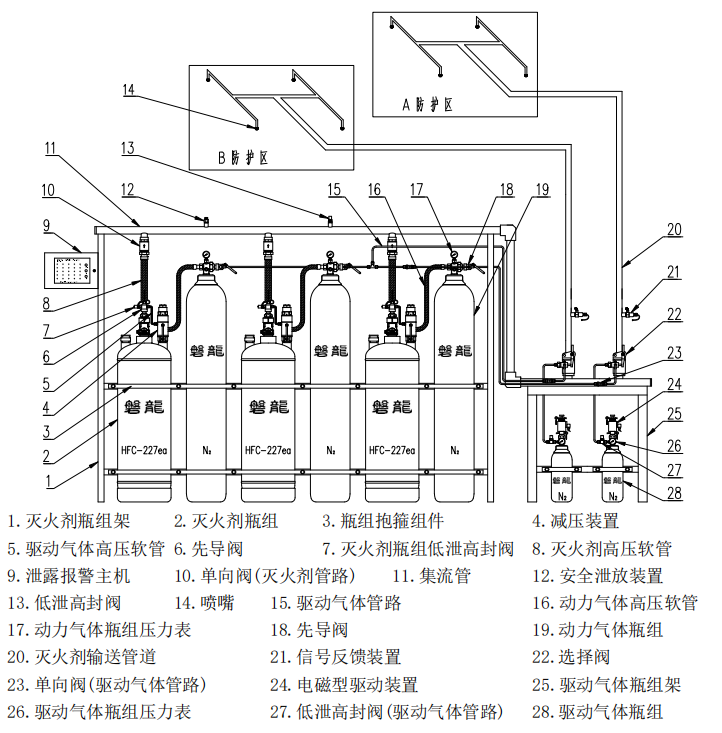

設備組成

91cd1a2b71eda6417f12399bf6819884_202501103370

主要技術參數

產品型號規格	QMQ5.6/（滅火劑瓶組容積）W-PAVLN
滅火劑瓶組容積（L）	90	120	150	180
滅火劑貯存壓力	0.3 MPa（20℃）
最大工作壓力	8.0 MPa（50℃）
滅火劑充裝密度	≤1.25 kg/L
工作啟動電源	≥DC24V，1.5A
滅火技術方式	全淹沒
滅火劑噴射時間	≤10 S
啟動方式	自動、手動、機械應急操作
驅動氣體/動力氣體	氮氣
動力氣體充裝壓力	13.5 MPa（20℃）
驅動氣體充裝壓力	6 MPa（20℃）
使用環境溫度	0 ℃ ～ 50 ℃

儲瓶間布置示例

示例一

示例二

示例三

示例四

儲瓶間面積及承重要求

儲瓶間的面積和承重要求，可根據瓶組和啟動瓶的單元格尺寸和單元格配重估算。

驅動氣體瓶組單元格尺寸和配重表

驅動氣體瓶組	產品型號	單元格尺寸	單元格配重
驅動氣體瓶組	QP4/6-PAVLN	0.4×0.4	110
	QP6/6-PAVLN	0.4×0.4	115
	QP10/6-PAVLN	0.4×0.4	120
	QP40/6-PAVLN	0.4×0.4	150
	QP70/6-PAVLN	0.4×0.4	180

滅火劑瓶組單元格尺寸和配重表

氣體滅火系統	產品型號	單元格尺寸	單元格配重	產品最小高度（M）
有管網七氟丙烷滅火系統（外貯壓）(5.6MPa)	QMQ5.6/90W-PAVLN	0.8*0.5	400	2.0
	QMQ5.6/120W-PAVLN	0.8*0.5	480	2.3
	QMQ5.6/150W-PAVLN	0.90*0.6	670	2.3
	QMQ5.6/180W-PAVLN	0.90*0.6	750	2.5
