IG100氣體滅火系統（15MPa）

產品簡介：IG100氣體滅火系統（15MPa）由瓶組架、滅火劑瓶組、高壓軟管、單向閥（滅火劑管路）、集流管、安全泄放裝置、選擇閥、信號反饋裝置、滅火劑輸送管道、減壓裝置、噴嘴、驅動氣體瓶組、電磁型驅動裝置、驅動氣體管路、單向閥（驅動氣體管路）等組成。裝置具有自動、手動和機械應急三種啟動方式。

在線咨詢

全國服務熱線

0731-85228888 / 13297400000

產品詳情
專題知識

有管網氣體滅火系統（3D）

IG100氣體滅火系統-滅火演示

IG100滅火系統-安裝?調試?驗收?投運

應用場所

主要適用于大型計算機房、通訊機房、控制室、貴重設備室、文物資料珍藏庫、圖書館和檔案庫、數據存儲間、發電機房、油浸變壓器室、變電室、電路斷路器、循環設備、液壓設備、烘干設備、除塵設備、噴漆生產線等場所或設備的消防保護。

應用特點

1）IG-100惰性氣體滅火劑完全由純氮?dú)?N₂)組成;

2）是一種純天然氣體滅火劑；

3）滅火效率高；

4）安全環保。

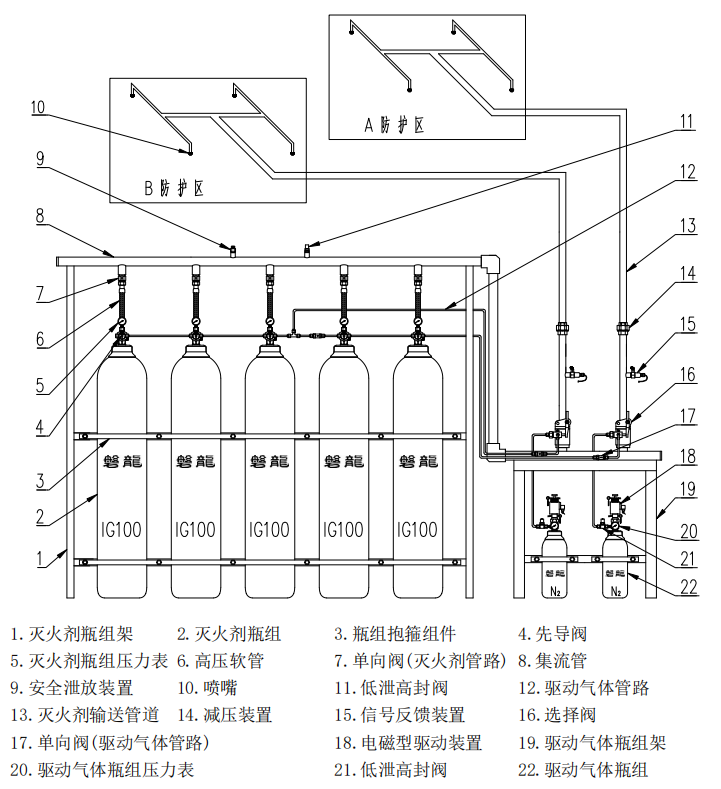

設備組成

c5260f4e45d2698d34970530abe9cbba_202501104108

主要技術參數

滅火劑貯存壓力	15MPa（20℃）
最大工作壓力	17.2MPa（50℃）
滅火劑充裝密度	0.1675 kg/L
工作啟動電源	≥DC24V，1.5A
滅火技術方式	全淹沒
滅火劑噴射時間	≤60 S
啟動方式	自動、手動、機械應急操作
驅動氣體	氮?dú)?/p>
驅動氣體充裝壓力	6 MPa（20℃）
使用環境溫度	0 ℃ ～ 50 ℃

儲瓶間布置示例

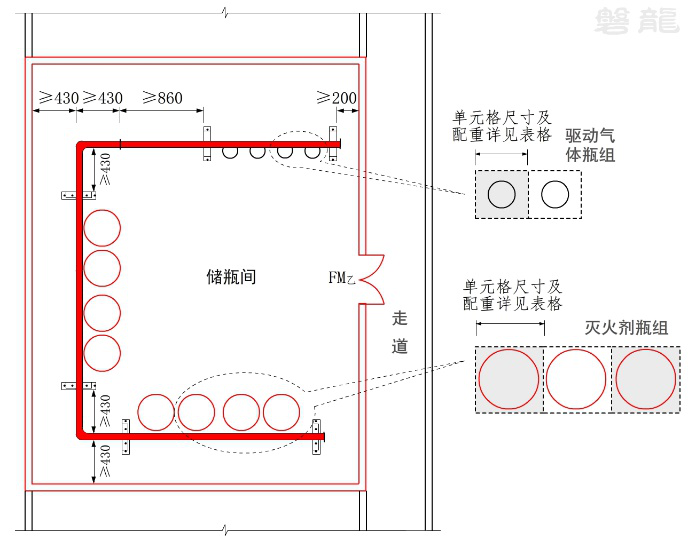

示例一

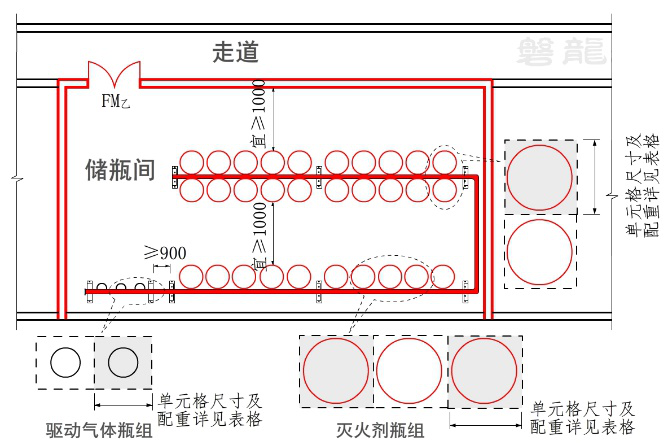

示例二

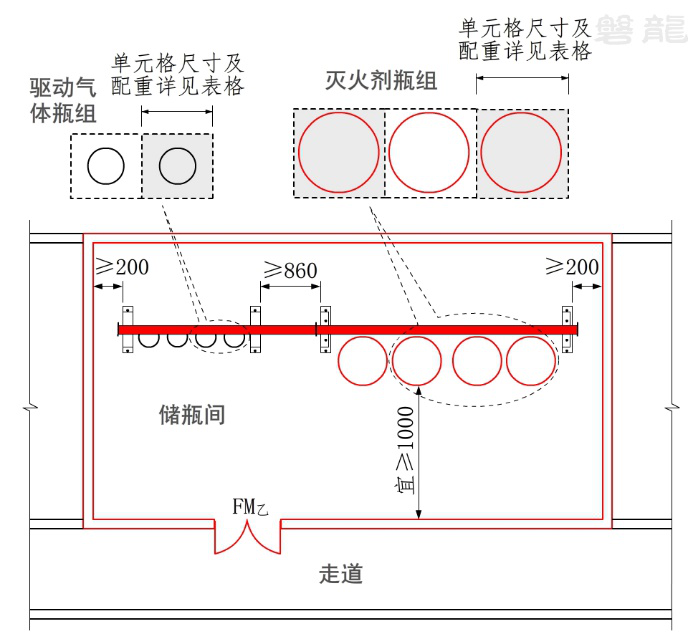

示例三

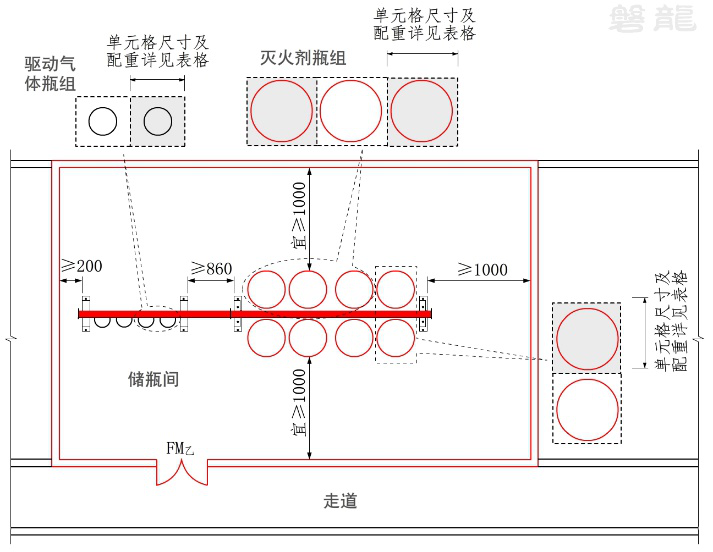

示例四

儲瓶間的面積和承重要求，可根據瓶組和啟動瓶的單元格尺寸和單元格配重估算。

儲瓶間面積及承重要求

驅動氣體瓶組單元格尺寸和配重表

驅動氣體瓶組	產品型號	單元格尺寸	單元格配重
驅動氣體瓶組	QP4/6-PAVLN	0.4×0.4	110
	QP6/6-PAVLN	0.4×0.4	115
	QP10/6-PAVLN	0.4×0.4	120
	QP40/6-PAVLN	0.4×0.4	150
	QP70/6-PAVLN	0.4×0.4	180

滅火劑瓶組單元格尺寸和配重表

氣體滅火系統	產品型號	單元格尺寸	單元格配重	產品最小高度
IG100氣體滅火系統（15MPa）	QMD15/70-PAVLN	0.4×0.4	130	2.3
	QMD15/80-PAVLN	0.4×0.4	140	2.4
	QMD15/90-PAVLN	0.4×0.4	160	2.7
	QMD15/120-PAVLN	0.4×0.4	200	2.7
